1、关于电压暂降

电压暂降的定义：电压暂降是指供电电压有效值在短时间内突然下降又回升恢复的现象。国际电气与电子工程师协会（IEEE)把这一现象称为电压凹陷(voltage sag)，国际电工委员会（IEC）标准中将这一现象称为电压骤降(voltage dip)。电压暂降的时间一般为10ms~1min。

电压暂降的危害：电压暂降会引起生产线上电机停机，变频器失压保护动作，可编程逻辑控制器（PLC）失灵，计算机存储数据丢失等事故，导致产品质量下降、生产停顿。严重情况下会造成机械设备损毁和电气设备烧毁，甚至导致人身安全事故。

电压暂降形成的原因:

负荷侧：供电线路在短时间内出现了远大于正常电流的状况，在线路上产生了大的电压损失，导致出现了远低于正常值的电压。例如大型负载的突加。

电网侧：极端气候条件(大风、雷电等)、电力公司的设备故障、施工或交通事故导致。或者是电网侧的继电保护以及切换动作导致。

2、电压暂降的专用治理设备DVR

当供电线路出现电压暂降或电压浪涌，会给用电企业造成严重的供电安全隐患，严重时会造成财产和安全损失。通过使用动态电压调节器（Dynamic Voltage Regulator）可以降低生产安全隐患甚至是避免相关损失。

动态电压调节器（DVR）是一种新型的电力电子设备。该种新型设备应用了更新的电力电子半导体技术和控制技术，通过两种技术的结合来保障用户的用电安全。DVR通过使用国际领先的DSP/FPGA/CPLD等控制芯片实时监测供电电压质量，当监测到电压出现瞬降或浪涌后，调节器能够瞬间将后端设备的供电切换到由逆变器供电，从而确保后端的敏感设备供电不受影响。动态电压调节器的控制和关断由软件控制，其典型切换时间能够被控制在1毫秒以内，保证设备供电不间断。用户可根据自身要求选择超级电容或锂电池作为后备供电能源，后备供电的时间可根据超级电容或电池容量决定。

工作原理

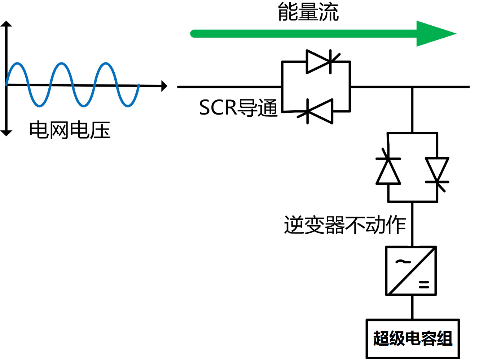

DVR并联在系统电网中，当电网电压正常时，供电SCR导通，电网可以直接给设备供电，双向变换器处于待机状态，并实时监测电网中电压的波动情况。

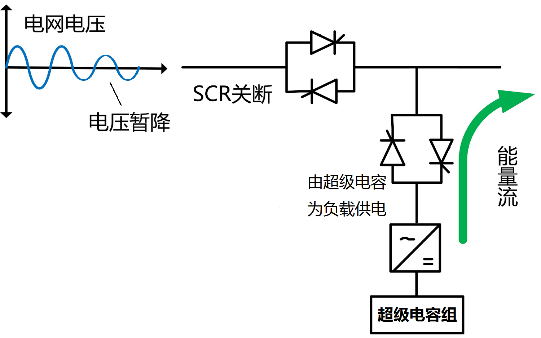

当DVR检测到电压异常波动的瞬间，将后端的设备切换到由超级电容或其他储能元件提供能量，保证用电设备的正常运行不受影响。

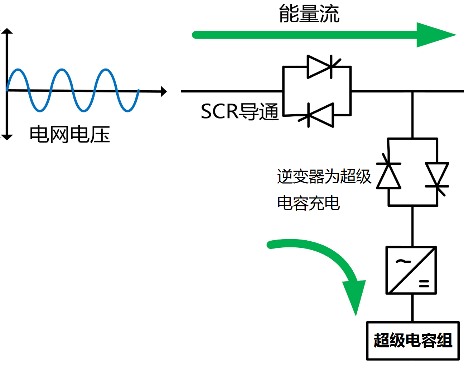

当电网电压恢复正常，DVR判断供电质量满足要求后，将后端设备切换到由电网继续供电，同时通过双向变换器给后备储能器件充电。

产品系统技术指标

注：1.非标尺寸可根据客户现场情况以及要求进行定制。

2.保护时长可通过增加超级电容数量来延长补偿时间。
