模块化有源电力滤波器（APF）

诺优特模块化有源电力滤波器（APF）

谐波是电能质量的重要指标。谐波电流是系统电压施加于非线性负载产生的，是频率为基波频率整数倍的电流。谐波电流对用户用电系统的各种关健设备及用电效率有众多不良影响，包括功率因数和三相不平衡这两项关健指标。存在谐波的常见行业及行业谐波源如下：

典型谐波源及谐波治理行业

注释

上表中★的数量表示谐波源的污染程度

★★★表示严重污染；★★表示中度污染；★表示轻度污染

产品简介

诺优特有源电力滤波器（APF）按照工业级产品标准设计制造，满足各种商业及工业应用场合，产品采用当前先进的模拟逻辑方式消除电网谐波。实时检测电网中非线性负载电流波形，集动态滤波、动态无功功率补偿于一体，性能优异，具有影响速度快、滤波范围广、滤波效率高、不受系统参数影响，采用19吋标准机架，具有体积小、重量轻、安全可靠等优点，是电能质量综合控制的理想选择。

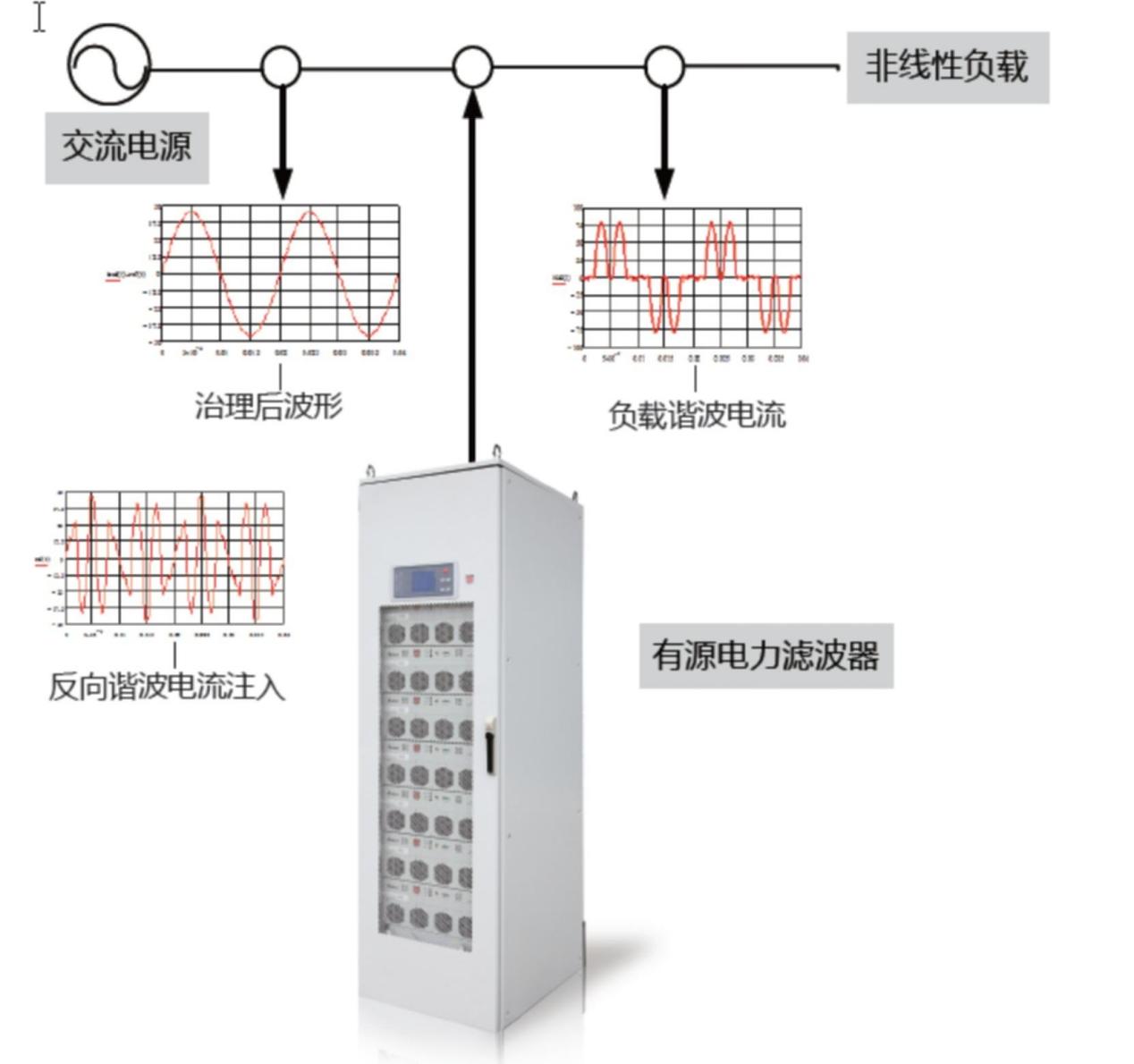

工作原理

诺优特系列有源电力滤波器并联在电网侧和谐波源负载之间，能对谐波源产生的动态变化的电流谐波进行迅速的跟踪补偿。其原理为：诺优特系列有源电力滤波器通过CT采集电流谐波，经DSP快速计算，对网侧谐波进行傅立叶分解，确定各次的谐波分量情况，以最快速度发出电流命令，并通过功率执行器件产生与谐波源谐波方向相反幅值相等的补偿谐波电流，并注入系统，达到抵消非线性负荷所产生的谐波电流。

因此，诺优特系列有源电力滤波器的作用不但可隔离和消除来自负载侧的谐波电流，进而消除因谐波电流耦合在线路上的谐波电压，减少是电流和电压谐波干扰带来的危害，此外，系统还可针对无功和三相不平衡发出相应的工频电流，与系统中存在的无功电流和不平衡电流进行叠加，消除系统的无功和不平衡电流，达到综合电能质量治理的目的。

技术特征

■ 一机多能：一台滤波器可同时治理谐波、无功和三相不平衡

■ 谐波治理效果好：系统谐波有效滤除率高达97%

■ 无功补偿效果好：可实现快速（ms 级响应）、精确（-0.99<PF<0.99）、

双向（容性和感性双向补偿）治理

■ 三相不平衡补偿效果好：可针对有功和无功不平衡进行校正，且可

滤除零线电流( 只针对三相四线系列)

■ 输入电压及频率范围宽，适合柴油机供电和恶劣供电现场

■ 功率损耗低（小于设备额定功率的3%）, 实际效率>97%

■ 稳定性好：对电网系统呈无穷大阻抗，不影响电网系统阻抗；且输

出波形精确无瑕疵，不会影响其他设备

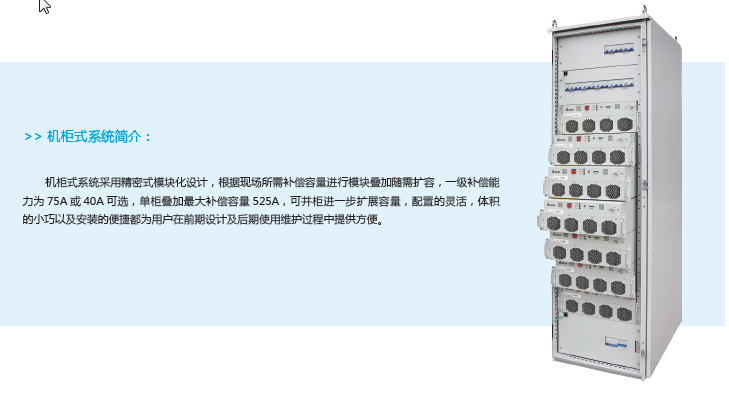

■ 应用简单灵活：模块化结构，可方便的嵌入到其他机柜内配合PDU

使用

■ 维护及扩容方便：支持模块化简单拔插更换和扩容，防呆设计确保

无需专业人员现场维护

■ 容量覆盖广：从40A~500A 单柜容量，最多可10 台APF 并柜安装

■ 全工况应用能力：可在50 摄氏度高温环境下正常运行，并可在盐雾

腐蚀性场合应用，抗震9 级，且可与柴油机发电系统兼容并列运行

■ 友好中英文操作界面：事件记录，自动故障报警，有EEPROM 故障

记录及参数设置功能

■ 完善的功能设置：自动自检启动， 软启动时间可设定，EPO 紧急关

机功能

性能指标

诺优特有源电力滤波器系统结构参数
